光伏電站的工作環(huán)境非常復雜，高溫或低溫、濕度、鹽霧、重沙等極端天氣條件可以測試光伏系統(tǒng)的可靠性和環(huán)境適應性。由于越來越多的光伏電站建在海面、島嶼、沿海灘涂及鹽堿地帶，光伏系統(tǒng)需要有更高的抗鹽霧和高濕能力。
鹽霧和高濕環(huán)境對光伏系統(tǒng)的損害
????????鹽霧、高濕度對光伏項目運行的最大影響表現(xiàn)在：兩到三年后，這些極端環(huán)境會嚴重影響光伏組件、匯流箱、支架、電纜和逆變器等電力電子設備。
1．鹽霧和高濕對組件性能的影響
????????沿海岸建造的太陽能項目容易受到高鹽度和潮濕空氣的影響，鹽霧和高濕對組件最大的影響是PID效應。?
????????鹽霧中含有大量的鈉離子，當組件表面玻璃上有鹽霧沉積時，很容易在玻璃表面形成導電通道，影響光伏組件的抗PID性能。?
????????高濕環(huán)境也容易在組件表面形成水漬，玻璃中的鈉離子會析出到玻璃表面，空氣中的灰塵也會吸附在玻璃表面，雜質離子溶解在水漬中，與鈉離子一起降低了玻璃的表面電阻。鹽霧與濕氣協(xié)同作用，對上述材料的影響將更嚴重。?
????????同樣，這些鹽霧或水汽也會積聚在組件的鋁邊框表面，降低鋁邊框的表面電阻。?
????????而從電池到封裝材料，再穿透玻璃，到玻璃表面，再到鋁邊框，到接地孔，由接地線到大地，這一通道就是光伏組件的漏電流通道。絕緣電阻下降將引起漏電流增加，漏電流是組件產(chǎn)生PID效應的重要因素。因此，鹽霧和高濕環(huán)境對組件最大的影響是抗PID能力的下降。?
????????此外，組件表面有很多金屬部件，如接線盒、鋁邊框、夾具、插拔頭等，組件陣列安裝在金屬支架上，鹽霧對這些金屬部件都可能產(chǎn)生腐蝕，引起接觸電阻增加，降低機械性能等。

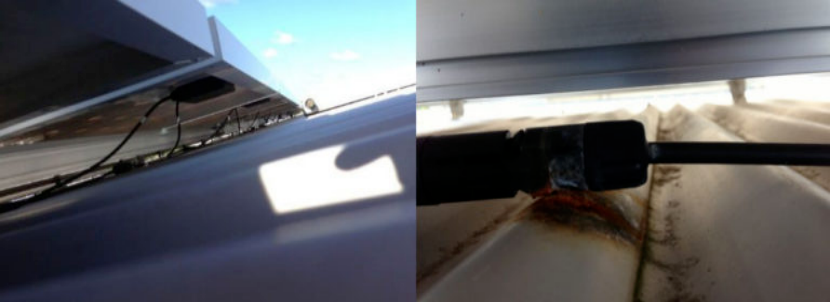

圖 1 - 被腐蝕的光伏端子

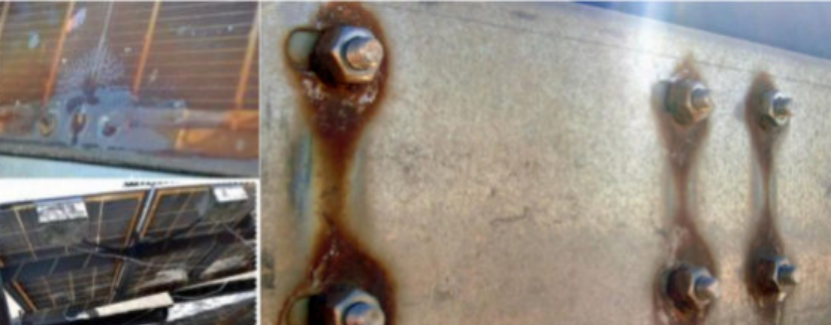

圖2：金屬支架和金屬緊固件的腐蝕
2. 鹽霧和高濕對電氣產(chǎn)品的影響
????????鹽霧中除了鈉離子，就是氯離子，氯離子能穿透金屬表面的保護層，與接觸金屬發(fā)生電化學反應，導致產(chǎn)品失效。由于電氣產(chǎn)品一般都含有金屬部件，鹽霧和潮濕空氣會影響電線電纜、金屬支架、逆變器和匯流箱等，特別是裸露的金屬部件。?
????????溫差較大高濕環(huán)境地區(qū)，如海灘、山區(qū)，以及春秋之際水汽易蒸發(fā)凝結的氣候下，容易造成設備內(nèi)部凝露，造成內(nèi)部受潮，引起短路、拉弧等故障。

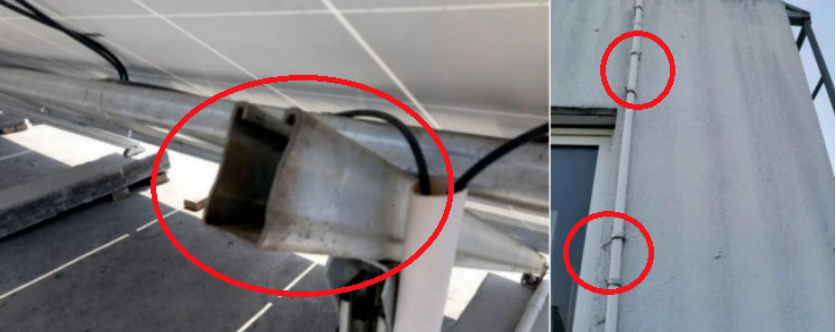

圖 3：腐蝕的光伏金屬安裝設備
????????配電箱、接線端子或逆變器內(nèi)長期積聚鹽霧和水蒸氣，會腐蝕設備內(nèi)部結構，損壞設備。

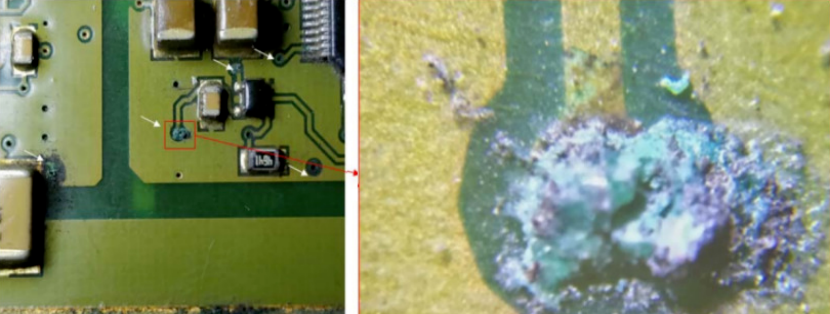

圖4：逆變器內(nèi)部被腐蝕的 PCB 板和組件

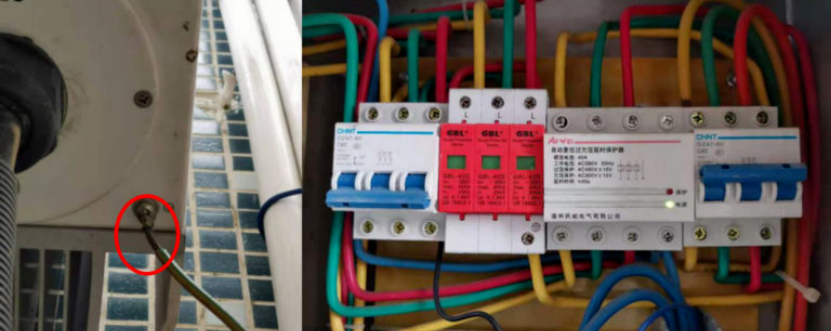

圖5：腐蝕的 PE 電纜和網(wǎng)格箱內(nèi)部
3. 鹽霧和高濕損害的預防
????????大多數(shù)情況下我們無法選擇安裝的環(huán)境，這往往是項目給定的。為了降低鹽霧和高濕環(huán)境對光伏系統(tǒng)的影響，我們必須對光伏系統(tǒng)的設計采取更主動的防護、更主動的運維。
????????首先，設備需要更高的保護和高防腐水平。?
????????對于光伏組件來說，應用與鹽霧和高濕環(huán)境下則必須加測產(chǎn)品的抗鹽霧能力測試，抗PID能力等級需要更高。?
????????IEC 標準61701專門針對組件的鹽霧測試而制定，分為六個等級，最嚴苛的就是針對海面光伏應用。?
????????而光伏組件抗PID測試可以有更高溫度、更高濕度、更長時間、更嚴苛表面覆蓋等加嚴測試。通常在高濕地區(qū)、水面應用都會采用雙玻組件，被認為有更好的抗PID性能。?
????????光伏組件的MC4接頭和接線盒也需要專門的防水、防腐蝕測試。?
????????對于部署在高鹽霧或高濕度地區(qū)的逆變器和配電箱，建議使用IP65以上防護等級并且通過相關性能認證的逆變器，有效防止外界濕氣進入設備。同時，配電箱需要鍍鋅和噴涂防腐漆，必須100%密閉。逆變器的印刷電路板?(PCD)?和電子元件需要有薄膜涂層、膠水或保護漆，以保護電路板免受潮氣、鹽霧和霉變。?
????????對于光伏系統(tǒng)中的線纜、金屬支架、匯流箱等產(chǎn)品，要采用經(jīng)過防腐處理的產(chǎn)品和安裝結構，AC/DC/PE 電纜的金屬部分不應暴露在空氣中，接線端子必須進行屏蔽和安裝，以避免與金屬表面接觸。光伏電纜最好能放置在PVC管中或埋在地下，以保護免受磨損和鹽霧腐蝕。
????????對于金屬支架、接地排金屬等，在安裝施工過程中需要涂防腐漆、鍍鋅防護處理，。?
????????其次，在光伏電站的運行過程中要有更多的運維防護。?
????????對于光伏組件來說，表面的積水、積灰和鹽霧會造成玻璃減反射膜的腐蝕，會降低玻璃表面的絕緣電阻，因此玻璃表面要盡可能保持干燥，消除積水。消除積水的最好辦法就是采用一種被稱為“自動排水除泥器”的產(chǎn)品，該產(chǎn)品采用鋁合金邊框相同材質，并做表面陽極氧化處理，能有效防止組件表面的積水、積灰。
????????對于光伏系統(tǒng)，運行時定期檢查、維修，防止腐蝕，匯流器或格柵箱在其進出口處需要耐火泥漿，以提高保護并防止水蒸氣進入，特別是要防止以下兩種情況的異金屬腐蝕。

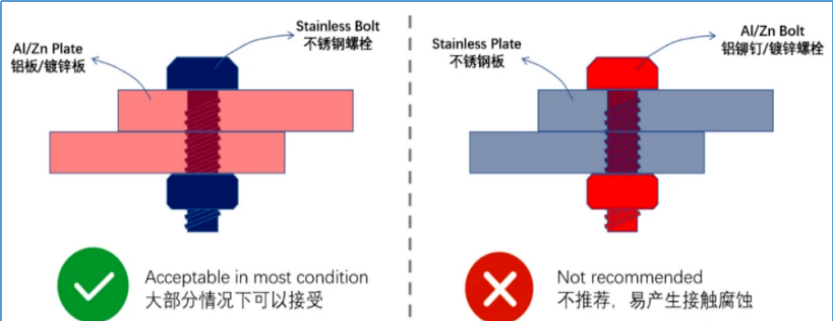

圖6：容易引起異金屬腐蝕的裝配結構
????????光伏組件?–?安裝時會采用金屬夾具，組件邊框上還會被人為加上不銹鋼、鋁材、鋅鐵合金等金屬附件，只要和鋁邊框不同材質，就會造成異金屬腐蝕的可能。?
????????光伏系統(tǒng)?-?使用鋁或鋅螺栓連接不銹鋼板時應特別注意，防止不同金屬接觸引起電化學腐蝕。可以添加塑料墊圈以隔離兩種金屬并防止接觸腐蝕。
?4. 結語
????????鹽霧和高濕環(huán)境會腐蝕光伏組件、電力電子產(chǎn)品以及平衡系統(tǒng)，嚴重影響項目的安全性、可靠性和長期運行。光伏項目應特別注意設備選型、施工和運行維護，以提高光伏發(fā)電的運行穩(wěn)定性，減少系統(tǒng)誤差。
